導 讀

近日，北京航空航天大學物理學院的王帆教授團隊，聯合生物與醫學工程學院常凌乾等人, 通過將離子共振納米探針、光學三維超分辨定位法與機器學習技術相結合，開發了超分辨光子力顯微鏡，并首次實現了水溶液中納米熱力學極限的亞飛牛靈敏度力學傳感。該項多學科交叉的研究成果相關工作以“Sub-femtonewton force sensing in solution by super-resolved photonic force microscopy”為題，發表于最新一期的Nature Photonics上。

北京航空航天大學為唯一通訊單位。論文的第一作者為北京航空航天大學單旭晨助理教授，澳大利亞皇家墨爾本理工大學丁磊博士和北京航空航天大學博士生王大境，共同通訊作者是北京航空航天大學王帆教授、鐘曉嵐教授、常凌乾教授，其中王帆教授主持了這項工作。文章作者還包括悉尼科技大學金大勇院士和中國科學院江雷院士。該研究得到國家自然科學基金區域聯合重點支持項目、面上項目、北京市自然科學基金等項目的資助。

從分子運動到引力波探測，精確力測量對探測生物和物理過程至關重要。然而，盡管測力技術不斷發展，但水溶液中弱力的三維納米尺度測量仍面臨重大挑戰。基于光鑷的光子力顯微鏡可實現飛牛頓級力學測量，但在實現納米級空間分辨率的同時超越飛牛頓靈敏度仍是一大難題。

為此，王帆課題組開發了一種超分辨光子力顯微鏡。他們利用鑭系離子摻雜納米粒子作為探針,結合機器學習算法從二維熒光圖像中提取超高精度三維定位信息。利用離子共振效應,該系統僅需10.22 mW激光功率即可穩定操控納米粒子，溫度變化小于1℃。

研究實現了水溶液中長程相互作用力的超靈敏測量，最小檢測力達108.2阿牛頓，遠超目前最高水平。這一技術有望廣泛應用于亞細胞水平的精細化力學檢測,為深入探索細胞內復雜生物過程提供新手段。

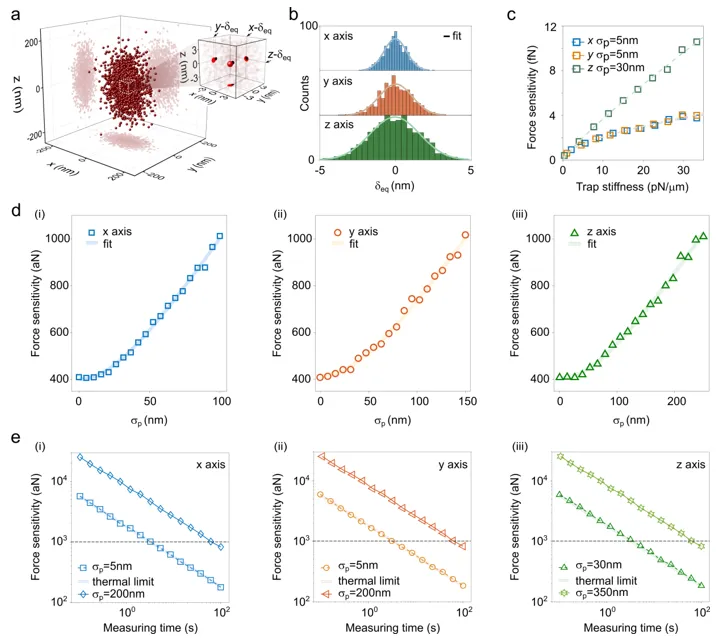

圖1：a, 單個被捕獲納米粒子在無外力作用下的三維位置分布。b ,（a）中的測量統計直方圖。c, 勢阱剛度對力靈敏度的影響。d, 力靈敏度隨 x 軸（i）、y 軸（ii）和 z 軸（iii）的定位精度而變化。e, 在小定位精度和大定位精度下，x 軸 (i)、y 軸 (ii) 和 z 軸 (iii) 的力靈敏度隨測量數據量的變化。

為了進一步提升z軸定位精度，將超分辨率成像中柱透鏡的定位方法引入到了光鑷三維定位方法之中。柱透鏡引入了更多的軸向信息，并且可以從圖像的長寬比中得到z軸的位置（圖2a、2b）。但是此種方法的定位精度在成像面附近不是很高（圖2c），因此研究者引入了機器學習的方法對不同軸向位置的圖像進行訓練得到了更好的定位精度（圖d、e、f和g）。

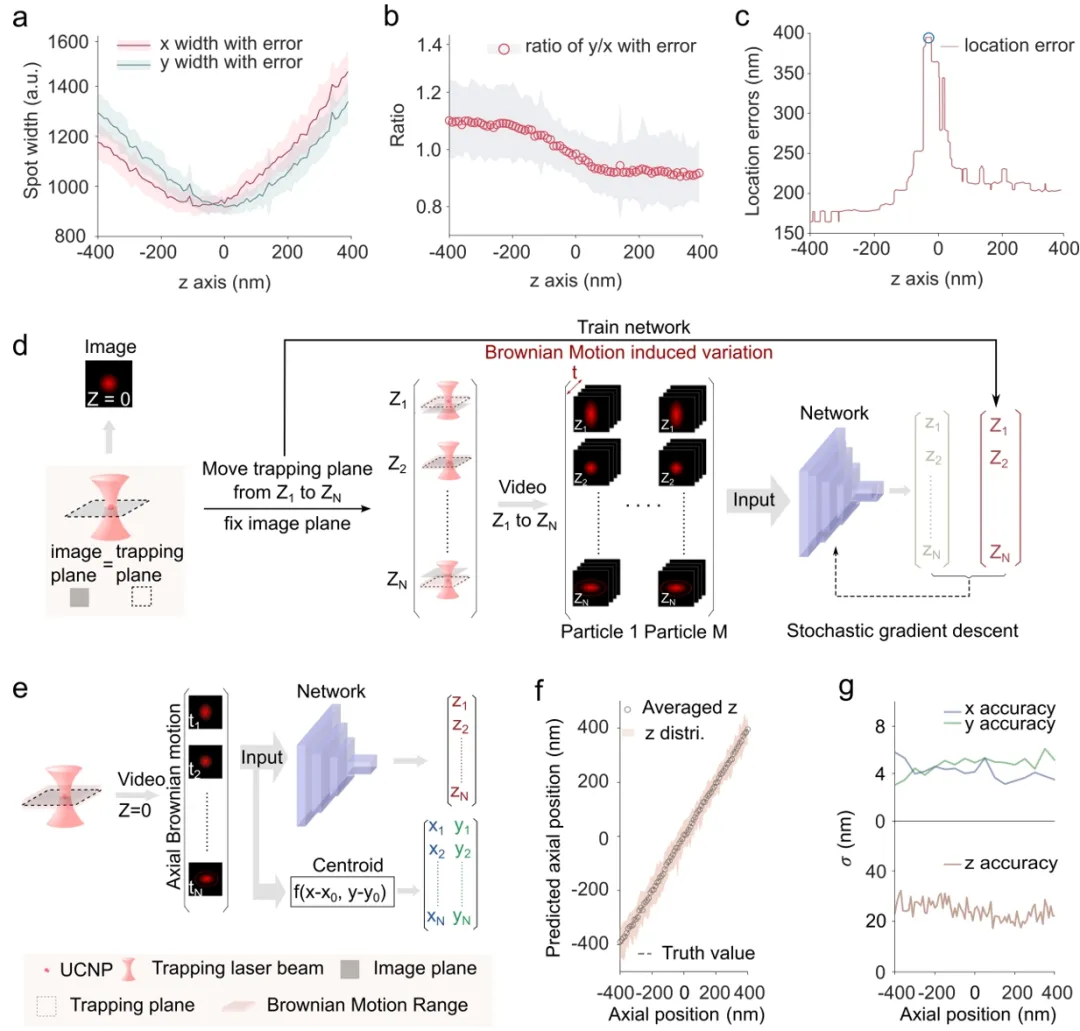

圖2：a, 被捕獲的Ln-NP在不同 z 位置的熒光圖像PSF寬度的變化。b, (a) 中PSF寬度的y/x比值隨軸向位置（z）的變化。c, 根據校準曲線 (b)，在不同軸向位置上熒光定位誤差。d, DNN的構建，通過記錄被困納米粒子在不同z位置上的視頻，對PSF特征進行識別。e, 在未知Z位置測量單個納米粒子的三維捕獲剛度。軸向捕獲剛度由DNN獲得，橫向剛度由中心法獲得。f，訓練網絡得到的單個納米粒子的捕獲軸向位置。g, 三維定位精度。

研究人員利用這種高精度定位方法研究了電場中上轉換納米粒子的弱電場力檢測。在上轉換納米粒子直徑為58納米，表面電勢約為35mV的時候，分別用0.1 V與0.2 V的電壓推動納米粒子，在此電場力作用下，納米粒子所受電場力分別為591 aN與1182 aN最小檢測到的電場力為108.2 aN（圖3i）。這是水溶液中光子力顯微鏡首次突破飛牛級別的測力精度。

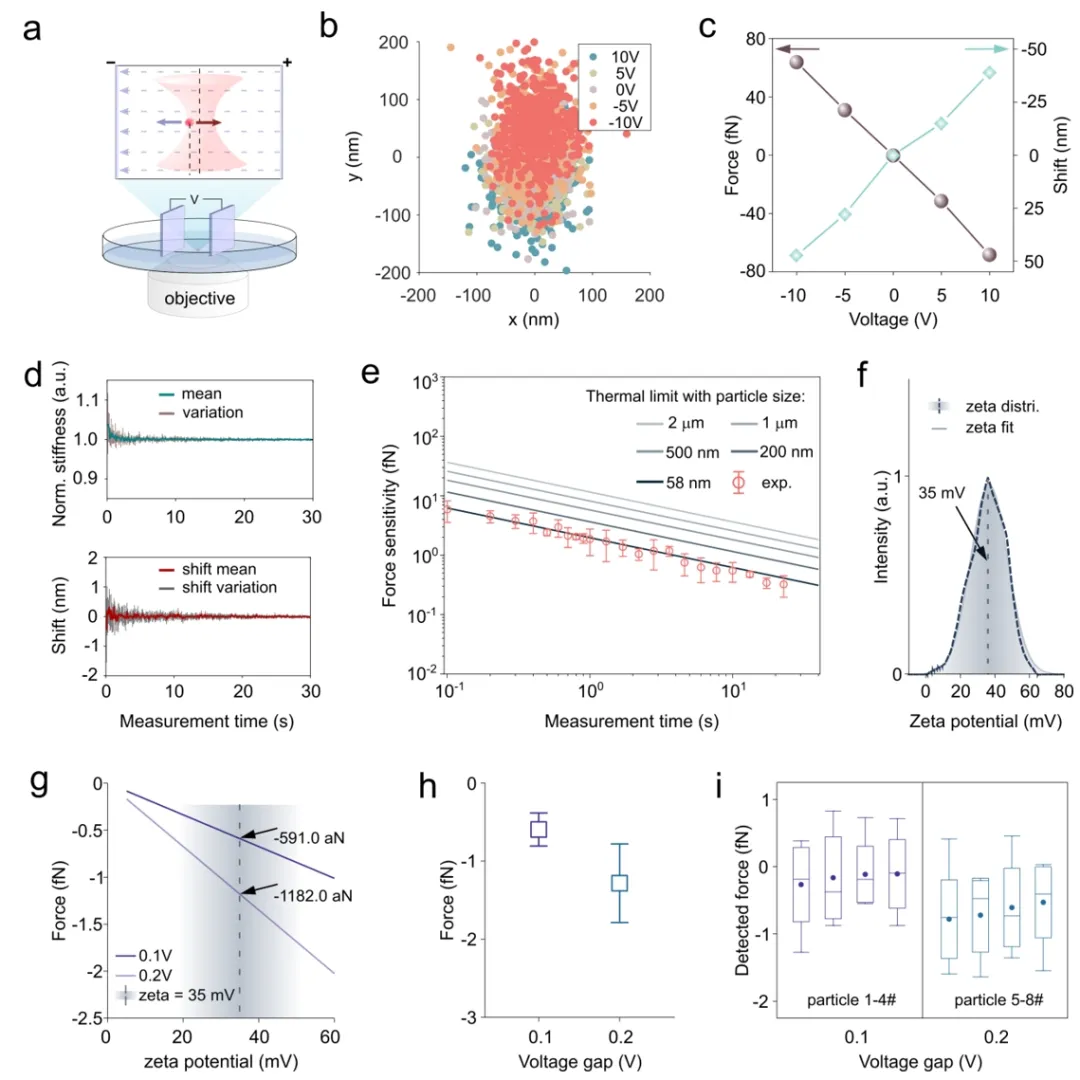

圖3：a, 在均勻電場中測量被捕獲單個納米粒子的電場力的示意圖。b, 在10 V至-10 V的外加電場下被捕獲單個納米粒子的位置分布圖。c, 粒子中心移動和電極板產生的電場力。d, 計算得出的剛度和位置偏移隨測量時間的變化。e, 使用58納米Ln-NP在無外力作用下展示的納米級熱極限力靈敏度。f, Zetasizer測得的納米粒子塊體溶液的Zeta電位分布。g, 0.1 V和0.2 V外電勢下不同Zeta電位的單個Ln-NPs產生的光學力。h, 實驗測得的外力。i, 單個納米粒子#1-#8上的電場力。

研究人員在此研究基礎上，進一步對金膜的擾動力進行了深入研究。在研究中發現，當光鑷操控納米粒子靠近金膜的過程中會受到反方向的阻力，這一微小的推力會隨著納米粒子的靠近而增強。此外，將金膜表面敷上一層DNA鏈之后，納米粒子所受的反向推力從80飛牛降低到約40飛牛（圖4f）。該實驗表明在水溶液中納米顆粒與DNA分子是具長程作用力的。該技術為探究生理環境中生物分子的長程相互作用提供了有效的工具。

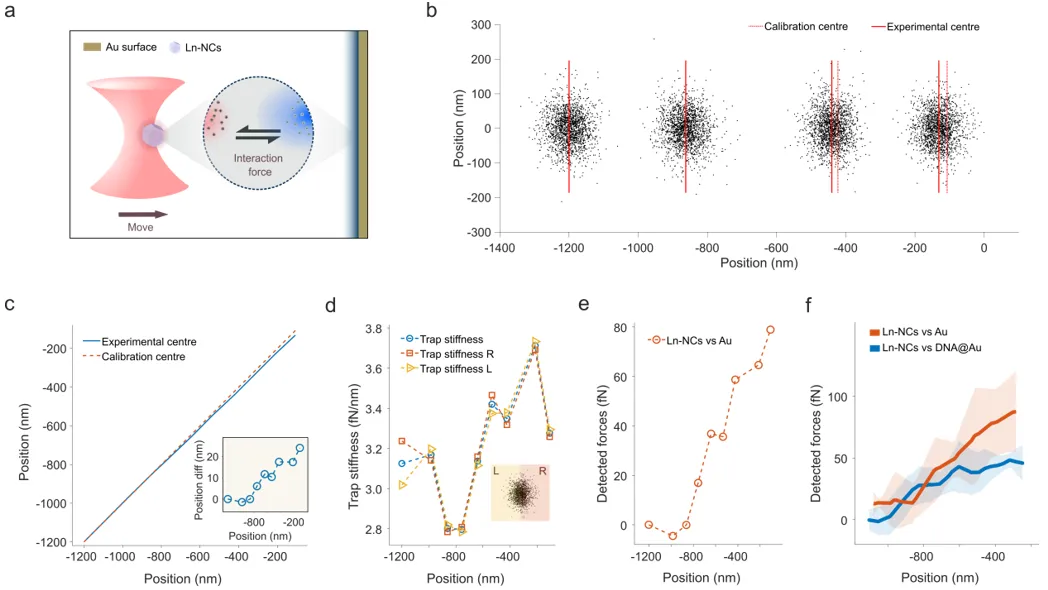

圖4：a, 測量相互作用力的原理圖。b, 被捕獲的單個納米粒子在不同位置的散點圖。c, 對照組中心與實驗中心位置的差值。d, 不同位置的捕獲剛度。e, 不同位置的檢測力。f，Ln-NCs與金表面之間的平均檢測力，以及Ln-NCs與涂有DNA的金表面之間的檢測力。

應用與展望

本工作報道的SRPFM是一種在生理溶液中可靠的納米級3D亞飛牛力傳感技術。利用深度神經網絡技術從二維熒光視頻中提取納米分辨率的三維位置，結合先進的離子共振納米光鑷技術，使力靈敏度降至熱極限，約為1.8 fN/√HZ，比報道的最佳靈敏度值高5倍。SRPFM技術可以檢測到單個納米顆粒低至108 aN的電場力。阿牛頓的靈敏度和Ln-NPs的出現使光鑷測力技術在亞細胞生物納米科學中具有廣闊的應用前景。經過表面修飾的Ln-NPs可以與外泌體和整合素等生物顆粒連接，以檢測納米級微小的生物力相互作用。這種SRPFM還提供了一種將Ln-NPs的溫度感知、冷卻和加熱能力與力感知相關聯的多功能高空間分辨率三維微擾傳感方法，為未來的物理學、生物學等研究方向打開了新的大門。王帆教授課題組后續將使用該技術進行DNA鏈相互作用、以及CRISPR與DNA分子相互作用的力學研究。歡迎有相關研究興趣的老師討論合作。

論文信息

Shan, X., Ding, L., Wang, D. et al. Sub-femtonewton force sensing in solution by super-resolved photonic force microscopy. Nat. Photon. (2024).

https://doi.org/10.1038/s41566-024-01462-7
